Metall-op-Metall-Dichtungsventil fir Päiperleken

De GYPYD363H Schlag-Schweiß-Päiperleksventil fir haart Schlag gouf vun eisem technesche Personal optimiséiert, nodeems en d'Struktur an d'Charakteristike vun auslännesche ähnleche Produkter iwwerholl huet an d'Mängel, déi beim Gebrauch vun den Originalprodukter existéieren, iwwerwonne goufen, wat seng Liewensdauer méi haltbar an d'Dichtung méi zouverlässeg mécht. De Päiperleksventil benotzt de Prinzip vun engem dräidimensionalen exzentreschen Design, an d'Dichtungspaar besteet aus zwou iwwerlappenden kegelfërmegen, geneigten Deeler. Nom exzentresche Wäert vum Ventilkierper an dem Ventilsëtz kann de Rotatiounszentrum vun der Päiperleksplack den direkten Kontakt an d'Trennung vum Öffnen a Schléissen erméiglechen. D'Labyrinthdichtung gëtt duerch déi vermëscht Struktur aus Päiperleksplack-Dichtungsringmetall a Graphit erméiglechen, wat net nëmmen den Dréimoment vum Ventil reduzéiere kann, mä och d'Dichtungsleistung vum Päiperleksventil garantéiere kann. Den Drock-Päiperleksventil benotzt e reduzéierten Exzentrizitéitswäert an erhéicht d'Stäerkt vun der Päiperleksplack, dem Ventilwelle an dem Aktuator, fir keen Leckage vun der bidirektionaler Dichtung vum In- an Outlet-Ventil z'erreechen.

Strukturell Charakteristiken

1. Kompakt Struktur, kleng Gréisst, liicht Gewiicht, flexibel Operatioun, einfach ze benotzen;

2. Déi dräidimensional exzentresch méischichteg haart Dichtungsstruktur gëtt ugeholl, an hir Dichtungsleistung ass zouverlässeg an erreecht null Leckage;

3. De Ventil huet kee Flansch, wat d'Isolatioun an d'Wéckele vun der Pipeline grouss Komfort a Schéinheet bréngt; 4. Et huet d'Charakteristike vun Héichtemperatur, Héichdrock, Korrosiounsbeständegkeet a Verschleißbeständegkeet.

Ausféierung Norm

Design a Fabrikatioun: GB/T12238, JB/T8527

Schweessgréisst: GB/T12224

Strukturlängt: GB/T122

Test an Inspektioun: GB/T13927, JB/T9092

Leeschtung Parameter

Uwendbar Temperatur: Kuelestol: -29℃~425'℃ Edelstol: -409C~600°

Transmissiounsform: Schneckenundriff, pneumateschen Undriff, elektreschen Undriff, hvdrauleschen Undriff

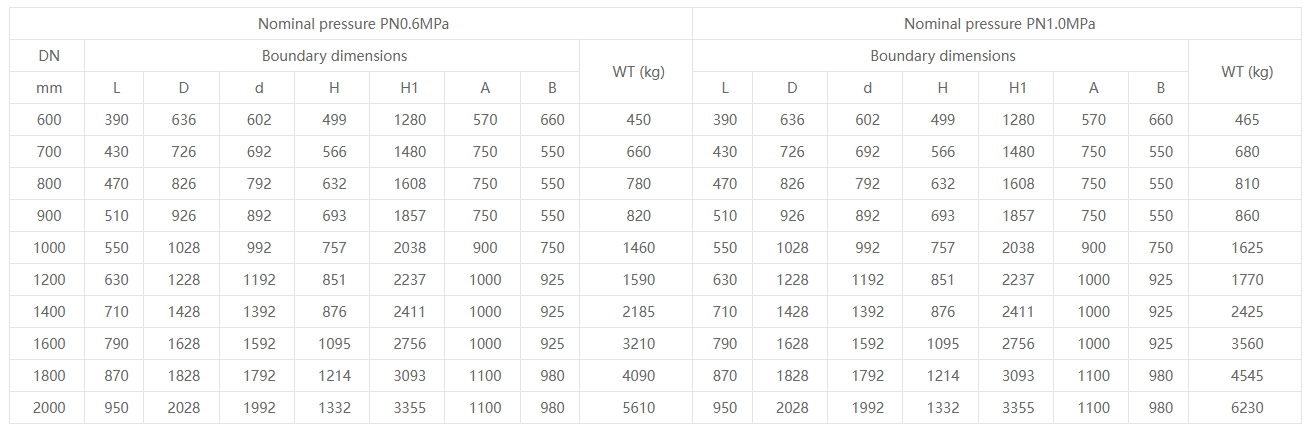

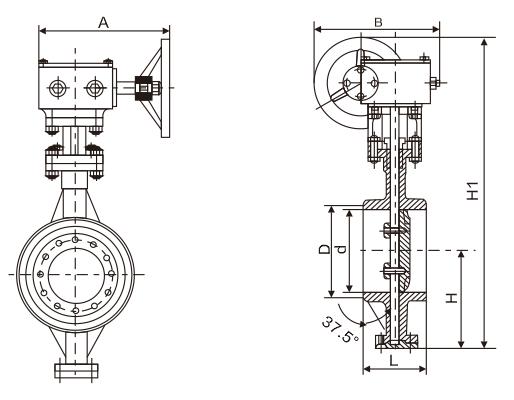

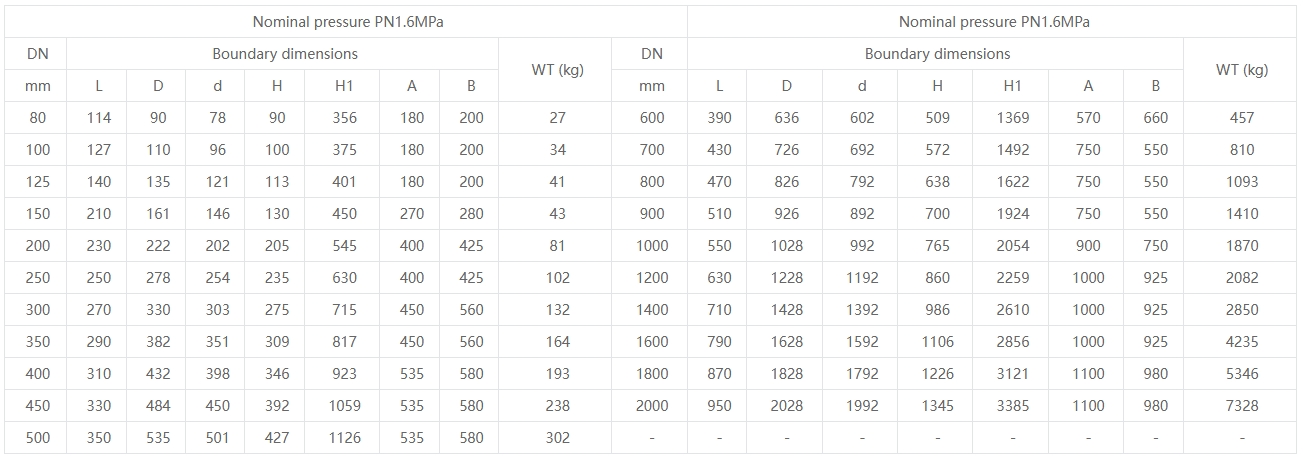

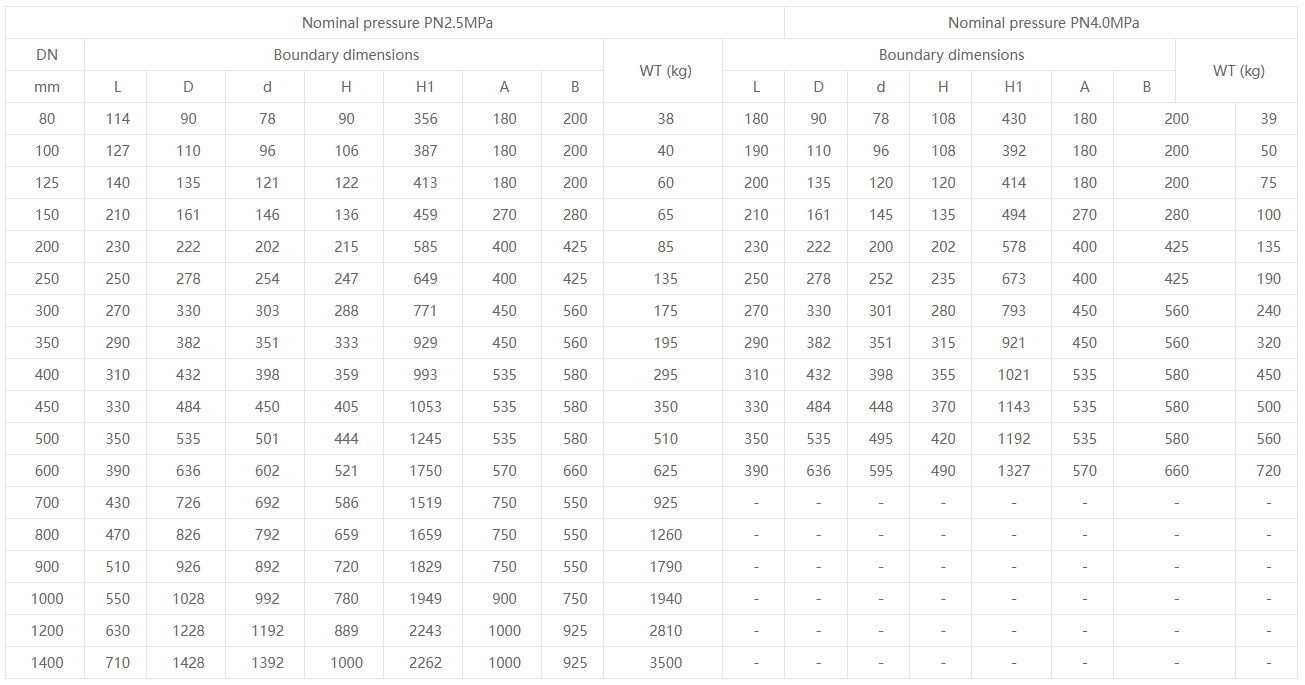

Produkt Dimensiounen
