Geschmiedete Stol-Trunnion-Kugelventil - FLANSCH

Guocheng Valve Group Co.,LTD. ass ee vun de féierende China-Hiersteller vu geschmiedte Kugelventiller mat engem Trünnon, wëllkomm beim Grousshandel vu bëllege geschmiedte Kugelventiller mat engem Trünnon vun eiser Fabréck.

GESCHMIEDE TRUNNION KUGELVENTIL

De Kugelventil mat Zapp gëtt benotzt fir Medien a verschiddene Klassen 150~2500 ofzeschneiden oder unzeschléissen. D'Ventiller aus verschiddene Materialien si fir verschidde Medien gëeegent, wéi Waasser, Damp, Ueleg, flëssegt Gas, Äerdgas, Kuelegas, Salpetersäure, Oxidatiounsmëttel, Harnstoff usw. D'Undriffsmodi enthalen manuelle Betrib an elektresche Betrib. D'Verbindungsende kënne Flansch- oder Stossschweessen sinn.

STRUKTURELL EEGESCHAFTEN

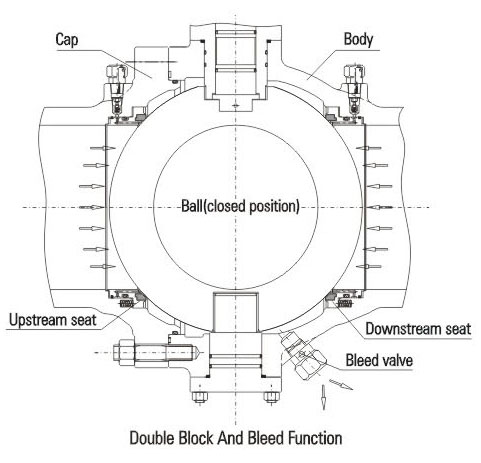

1. Duebel Blockéierung a Bleedung (DBB)
Wann de Ventil zou ass an d'Mëttelhöhl duerch den Auslaafventil eidel gemaach gëtt, blockéieren déi vir- an no ënnen Sëtzer onofhängeg d'Flëssegkeet um Entrée an um Auslaaf, fir eng duebel Blockfunktioun ze realiséieren. Eng aner Funktioun vum Auslaafvorrichtung ass, datt de Ventilsëtz während dem Test iwwerpréift ka ginn, ob et Leckage gëtt. Zousätzlech kënnen d'Oflagerungen am Kierper duerch den Auslaafvorrichtung gewäsch an ofgeleet ginn, fir Schied um Sëtz duerch Ongereinheeten am Medium ze reduzéieren.

2. Niddreg Betribsmoment
D'Kugelventil fir d'Trunnion-Pipeline benotzt d'Trunnion-Kugelstruktur an de schwiewenden Ventilsëtz, fir e méi niddregen Dréimoment ënner Betribsdrock z'erreechen. Et benotzt selbstschmierend PTFE a Gleitlager fir de Reibungskoeffizient op de niddregsten Niveau ze reduzéieren, zesumme mat dem héijen Intensitéits- a Feinheetsstiel.

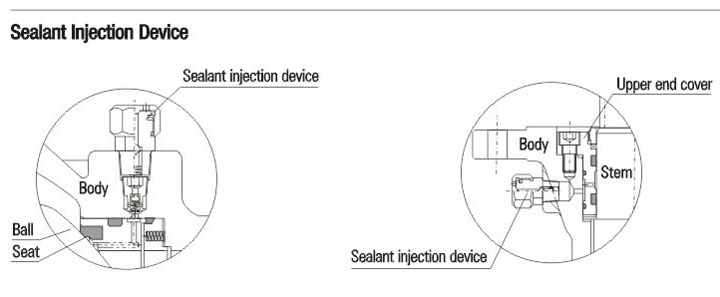

3. Noutfalldichtungsapparat
Kugelventiller mat engem Duerchmiesser vu méi wéi oder gläich 6 Zoll (DN150) sinn all mat enger Dichtstoffinjektiounsvorrichtung um Stamm a Sëtz entworf. Wann de Sëtzrank oder den O-Ring vum Stamm duerch en Accident beschiedegt ass, kann dat entspriechend Dichtstoff duerch d'Dichtstoffinjektiounsvorrichtung injizéiert ginn, fir e Leckage vum Medium um Sëtzrank a Stamm ze vermeiden. Wann néideg, kann dat zousätzlecht Dichtungssystem benotzt ginn, fir de Sëtz ze wäschen an ze schmieren, fir seng Rengheet ze erhalen.

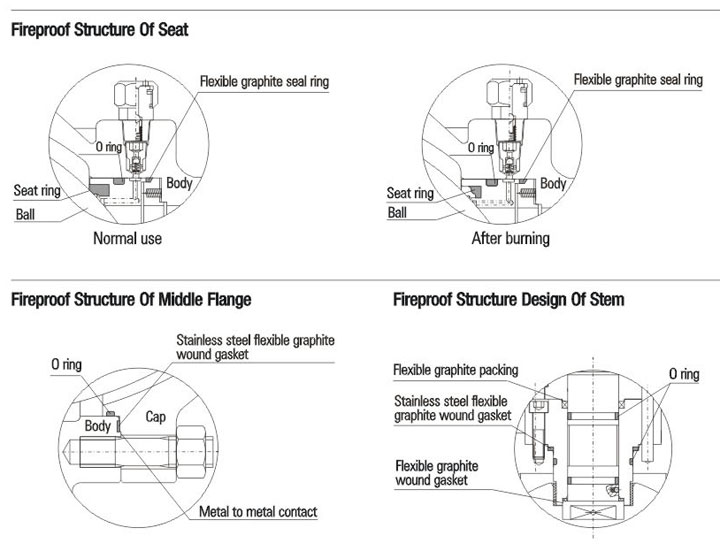

4. Brandsécher Strukturdesign
Am Fall vu Feier beim Gebrauch vum Ventil ginn de Sëtzring, den O-Ring vum Ventilstangen an den O-Ring vum mëttleren Flansch aus PTFE, Gummi oder aner net-metallesch Materialien ënner héijer Temperatur zersetzt oder beschiedegt. Ënnert dem Drock vum Medium dréckt de Kugelventil d'Sëtzhalterung séier Richtung Kugel, fir datt de Metalldichtungring d'Kugel beréiert an eng zousätzlech Metall-op-Metall-Dichtungsstruktur bildt, déi d'Leckage vum Ventil effektiv kontrolléiere kann. Den feierfesten Strukturdesign vum Trunnion-Pipeline-Kugelventil entsprécht den Ufuerderungen vun API 607, API 6FA, BS 7655 an anere Standarden.

5. Antistatesch Struktur
De Kugelventil ass mat enger antistatischer Struktur ausgestatt a benotzt en Entladungsvorrichtung fir statesch Elektrizitéit, fir direkt e statesche Kanal tëscht der Kugel an dem Kierper ze bilden oder e statesche Kanal tëscht der Kugel an dem Kierper duerch de Stamm ze bilden, fir déi statesch Elektrizitéit, déi duerch Reibung beim Opmaache a Schließen vun der Kugel an dem Sëtz entsteet, duerch d'Pipeline ofzeleeden, fir Feier oder Explosioun ze vermeiden, déi duerch statesch Funken verursaacht kënne ginn, an d'Sécherheet vum System ze garantéieren.
6. Zouverlässeg Sëtzdichtungsstruktur
D'Sëtzdichtung gëtt duerch zwou schwiewend Sëtzhalter realiséiert. Si kënnen axial schwiewen fir d'Flëssegkeet ze blockéieren, inklusiv Kugeldichtung an d'Gehäusedichtung. D'Niddregdrockdichtung vum Ventilsëtz gëtt duerch d'Virfestzéien vun der Feder realiséiert. Zousätzlech ass de Kolbeneffekt vum Ventilsëtz raisonnabel definéiert, wat eng Héichdrockdichtung duerch den Drock vum Medium selwer realiséiert. Déi folgend zwou Aarte vu Kugeldichtung kënne realiséiert ginn.
7. Eenzel Dichtung (automatesch Drockentlastung an der mëttlerer Kavitéit vum Ventil)
Generell gëtt eng eenzeg Dichtungsstruktur benotzt, dat heescht, et gëtt nëmmen eng Dichtung uewen um Ventil. Well onofhängeg, federbelaascht, uewen- an ënnen-Ëm-Dichtungssëtzer benotzt ginn, kann den Iwwerdrock am Ventilhöhlraum den Virspannungseffekt vun der Fieder iwwerwannen, sou datt de Sëtz vun der Kugel fräigesat gëtt an eng automatesch Drockentlastung Richtung ënnen-Ëm-Deel realiséiert gëtt.

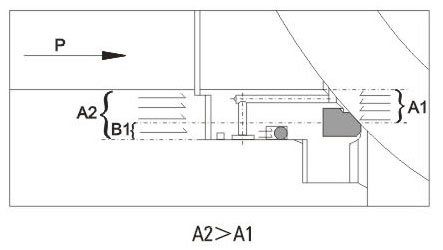

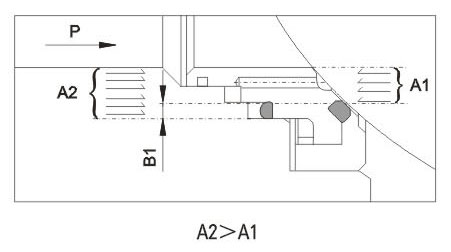

Déi uewergeschoss Säit: Wann de Sëtz axial laanscht d'Ventil beweegt, produzéiert den Drock P, deen op den uewergeschoss Deel (Anlaaf) ausgeübt gëtt, eng réckgängeg Kraaft op A1. Well A2 méi héich ass wéi A1, A2-A1=B1, dréckt d'Kraaft op B1 de Sëtz géint d'Kugel a suergt fir eng dicht Ofdichtung vum uewergeschoss Deel.

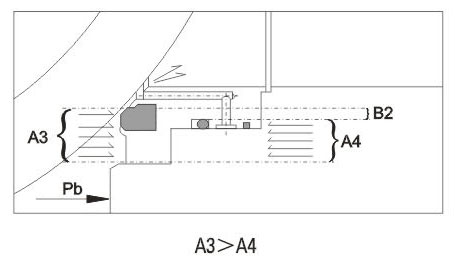

Déi oflafend Säit: Soubal den Drock Pb an der Ventilhöhl eropgeet, ass d'Kraaft, déi op A3 ausgeübt gëtt, méi héich wéi déi op A4. Well A3-A4=B2 ass, iwwerwënnt den Drockënnerscheed op B2 d'Federkraaft, fir datt de Sëtz vun der Kugel fräigelooss gëtt an eng Drockentlastung vun der Ventilhöhl op den oflafenden Deel entsteet. Duerno ginn de Sëtz an d'Kugel duerch d'Federwierkung erëm ofgedicht.

8. Duebel Dichtung (Duebelkolben)
De Kugelventil fir d'Trunnion-Pipeline kann mat enger duebeler Dichtungsstruktur virun an no der Kugel fir spezifesch Bedéngungen an Ufuerderunge vum Benotzer entworf ginn. Et huet en Duebelkolbeneffekt. Ënner normalen Bedéngungen iwwerhëlt de Ventil normalerweis eng primär Dichtung. Wann d'Primärsëtzdichtung beschiedegt ass a Leckage verursaacht, kann den zweete Sëtz d'Funktioun vun der Dichtung iwwerhuelen an d'Zouverlässegkeet vun der Dichtung verbesseren.

De Sëtz huet eng kombinéiert Struktur. Déi primär Dichtung ass eng Metall-op-Metall-Dichtung. Déi sekundär Dichtung ass e Fluor-Gummi-O-Ring, deen dofir suergt, datt de Kugelventil d'Dichtungsniveau erreecht. Wann den Drockënnerscheed ganz kleng ass, dréckt de Dichtungssëtz d'Kugel duerch d'Federwierkung fir eng primär Dichtung ze realiséieren. Wann den Drockënnerscheed eropgeet, klëmmt d'Dichtungskraaft vum Sëtz a vum Kierper entspriechend, fir de Sëtz a Kugel enk ofzedichten an eng gutt Dichtungsleistung ze garantéieren.
Primär Dichtung: No uewen. Wann den Drockënnerscheed méi niddreg ass oder keen Drockënnerscheed gëtt, beweegt sech de schwiewenden Sëtz axial laanscht d'Ventil ënner der Federwierkung an dréckt de Sëtz Richtung Kugel fir eng dicht Ofdichtung ze garantéieren. Wann den Drock P an der Pipeline eropgeet, ass d'Kraaft, déi op d'Fläch A2 vum Ventilsëtz ausgeübt gëtt, méi héich wéi d'Kraaft, déi op d'Fläch A1 ausgeübt gëtt, A2-A1=B1. Dofir dréckt d'Kraaft op B1 de Sëtz Richtung Kugel a suergt fir eng dicht Ofdichtung vum no uewen geriichten Deel.

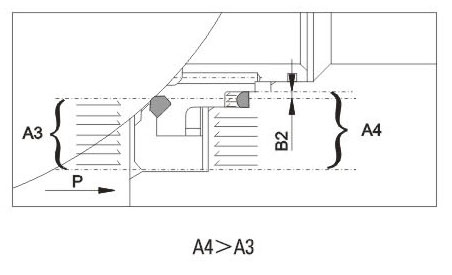

Sekundär Dichtung: No ënnen. Wann den Drockënnerscheed méi niddreg ass oder et keen Drockënnerscheed gëtt, beweegt sech de schwiewenden Sëtz axial laanscht d'Ventil ënner der Federwierkung an dréckt de Sëtz Richtung Kugel fir eng dicht Ofdichtung ze garantéieren. Wann den Drock P an der Ventilhöhl eropgeet, ass d'Kraaft, déi op d'Fläch A4 vum Ventilsëtz ausgeübt gëtt, méi héich wéi d'Kraaft, déi op d'Fläch A3 ausgeübt gëtt, A4-A3=B1. Dofir dréckt d'Kraaft op B1 de Sëtz Richtung Kugel a suergt fir eng dicht Ofdichtung vum no uewen geriichten Deel.

9. Sécherheetshëllef

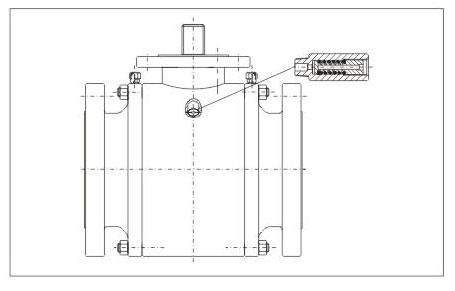

Well de Kugelventil mat enger fortgeschrattener Primär- a Sekundärdichtung mat engem Duebelkolbeneffekt entworf ass, an de mëttleren Hubraum keng automatesch Drockentlastung realiséiere kann, muss de Sécherheetsventil um Kierper installéiert ginn, fir d'Gefor vun Iwwerdrockschued am Ventilhuelraum ze vermeiden, deen duerch thermesch Expansioun vum Medium entstoe kann. D'Uschloss vum Sécherheetsventil ass normalerweis NPT1/2. En anere Punkt, deen et ze bemierken ass, ass datt de Medium vum Sécherheetsventil direkt an d'Atmosphär ofgeleet gëtt. Wann en direkten Oflaf an d'Atmosphär net erlaabt ass, proposéiere mir e Kugelventil mat enger spezieller Struktur vun automatescher Drockentlastung Richtung ieweschte Stroum ze benotzen. Kuckt w.e.g. déi folgend Detailer. Gitt w.e.g. an der Bestellung un, ob Dir de Sécherheetsventil net braucht oder ob Dir de Kugelventil mat der spezieller Struktur vun automatescher Drockentlastung Richtung ieweschte Stroum benotze wëllt.

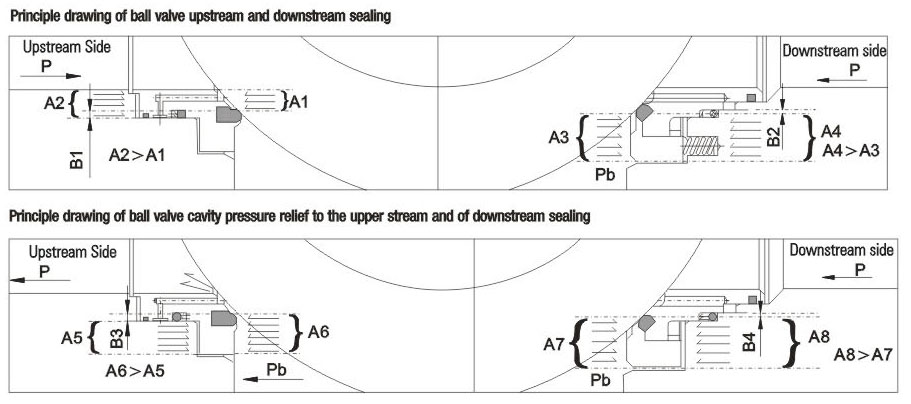

10. Sozial Struktur vun der automatescher Drockentlastung Richtung Uewerstroum
Well de Kugelventil mat enger fortgeschrattener Primär- a Sekundärdichtung mat engem Duebelkolbeneffekt entworf ass, an de mëttleren Hubraum keng automatesch Drockentlastung realiséiere kann, gëtt e Kugelventil mat der spezieller Struktur recommandéiert, fir d'Ufuerderunge vun der automatescher Drockentlastung ze erfëllen an keng Verschmotzung vun der Ëmwelt ze garantéieren. An der Struktur iwwerhëlt den ieweschte Stroum eng Primärdichtung an den ënneschte Stroum eng Primär- a Sekundärdichtung. Wann de Kugelventil zou ass, kann den Drock an der Ventilhubraum eng automatesch Drockentlastung vum ieweschte Stroum realiséieren, fir d'Gefor duerch den Drock an der Hubraumraum ze vermeiden. Wann de Primärsëtz beschiedegt ass a leckt, kann de Sekundärsëtz och d'Funktioun vun der Dichtung iwwerhuelen. Awer besonnesch Opmierksamkeet soll op d'Stroumrichtung vum Kugelventil bezuelt ginn. Beim Installatioun sollt Dir d'Uewer- an d'Oflafrichtung berücksichtegen. Kuckt déi folgend Zeechnunge fir de Dichtprinzip vum Ventil mat der spezieller Struktur.

11. Ausblosungsséchere Stamm
De Ventilstiel huet eng ausblosbar Struktur. De Ventilstiel ass mat der Foussstuf ënnen entworf, sou datt mat der Positionéierung vum ieweschten Enndeckel an der Schrauf de Ventilstiel net vum Medium ausgeblosen gëtt, och net am Fall vun engem anormalen Drock an der Ventilkavitéit.

12. Korrosiounsbeständegkeet a Sulfidspannungsbeständegkeet
Fir d'Wanddicke vum Kierper gëtt eng gewësse Korrosiounszoulag gelooss. De Stamm, d'fix Well, d'Kugel, de Sëtz an de Sëtzrank aus Kuelestol ginn enger chemescher Vernickelung no ASTM B733 a B656 ënnerworf. Zousätzlech si verschidde korrosiounsbeständeg Materialien fir d'Benotzer verfügbar.
Jee no de Bedierfnesser vum Client kënnen d'Ventilmaterialien no NACE MR 0175/ISO 15156 oder NACE MR 0103 ausgewielt ginn, an et solle wärend der Produktioun strikt Qualitéitskontrollen a Qualitéitsinspektioune gemaach ginn, fir d'Ufuerderungen an de Normen vollstänneg ze erfëllen an d'Benotzungsbedingungen an der Schwefelëmfeld ze erfëllen.

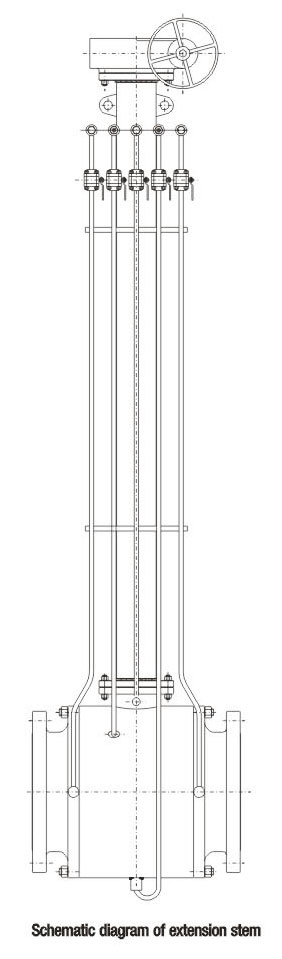

13. Verlängerungsstang
Wat déi agebaute Ventiler ugeet, kann de Verlängerungsstang geliwwert ginn, wann Buedembedienung gebraucht gëtt. De Verlängerungsstang besteet aus engem Stamm, engem Dichtungsmëttelinjektiounsventil an engem Drainageventil, deen no uewen verlängert ka ginn, fir d'Bedienung méi einfach ze maachen. D'Benotzer solle bei der Bestellung d'Ufuerderungen an d'Längt vum Verlängerungsstang uginn.
Fir Kugelventile, déi duerch elektresch, pneumatesch a pneumatesch-hydraulesch Operatiounen ugedriwwe ginn, soll d'Längt vum Verlängerungsstang vum Zentrum vun der Pipeline bis zum ieweschte Flansch sinn.
