Verbindung:Schweessen, Stossschweessen
Drock Grad:Klass 150~300Lb, PN1.6/2.5MPa
Produkt Spezifizéierung:DN600~1200mm
Produktmaterial:WCB, A105 f11, Fabrikatioun, F304, F316, CF8, CF8M, WCC oder optional no de Bedierfnesser vum Client
E ganz geschweesste Kugelventil vum Schneckenradtyp ass gëeegent fir d'Medium an der Pipeline vun der Pëtrolsindustrie, der chemescher Industrie, Wärmekraaftwierker an aner Aarbechtsbedingungen vun der Klass 150 ~ 300Lb an der Betribstemperatur vun -29 ~ 200c ze schneiden oder ze verbannen. Uwendbar Medium: Pëtrol, gereinegt Äerdgas, sauert Äerdgas, Gas, Waasser a Kueleschlamm, etc. Betribsmodus: Schneckenradundriff, pneumatesch, elektresch, Gas-Flëssegkeetskupplung.
Sstrukturell Charakteristiken
D'Womrad huet voll geschweesst Ballwale-Adapter mat fixer Ballaststruktur. Déi iewescht an ënnescht Säit vum Ball sinn mat Lager bedeckt. Eng kleng Dichtungsröhre. De Ball vun dëser Struktur ass fixéiert a beweegt sech net no Kompressioun. D'Design huet zwou Dichtungen, fir genuch Virspannungskraaft ze bidden, fir d'Dichtung ze garantéieren an eng duebelsäiteg gezwongen Dichtung z'erreechen. D'Dichtungsleistung ass méi zouverlässeg. De Bearbeitungsprozess vun der Kugel gëtt vum fortgeschrattene Computerdetektor verfollegt an detektéiert, sou datt d'Bearbeitungspräzisioun vun der Kugel héich ass. Well d'Material vum Ballastkierper datselwecht ass wéi dat vum Rouer, gëtt et keng ongläichméisseg Spannungen oder Deformatiounen duerch Äerduewerfläch an d'Gefierduerchlaf um ganze Ballast. Den Dichtungskierper vum Ballast ass aus PF-Material mat 20% C (Kuelestoff) gemaach, wat guer kee Leckage garantéiert (0%).
Ausféierung Norm
Design Spezifikatioun: API 6D, ASMEB 16.34
Drock-Temperaturklassen: ASME B16.34, AP1608
Strukturlängt: ASME B16.10, GB12221
Butt Schweessform: ASME B16.25, ASME B31.4/31.8
Inspektioun an Test: API 598, API 6D, GB13927
Feierbeständegkeetstest: AP| 607, API 6FA
ttPerformance Parameter
Ventil Nr.: Q361F
Uwendbar Temperatur: -29C≤T≤200'C Gëeegent Medium: Waasser, Loft, Ueleg an aner Flëssegkeeten, déi net mat Kuelestol reagéieren Fuermodus: Schneckenradtyp

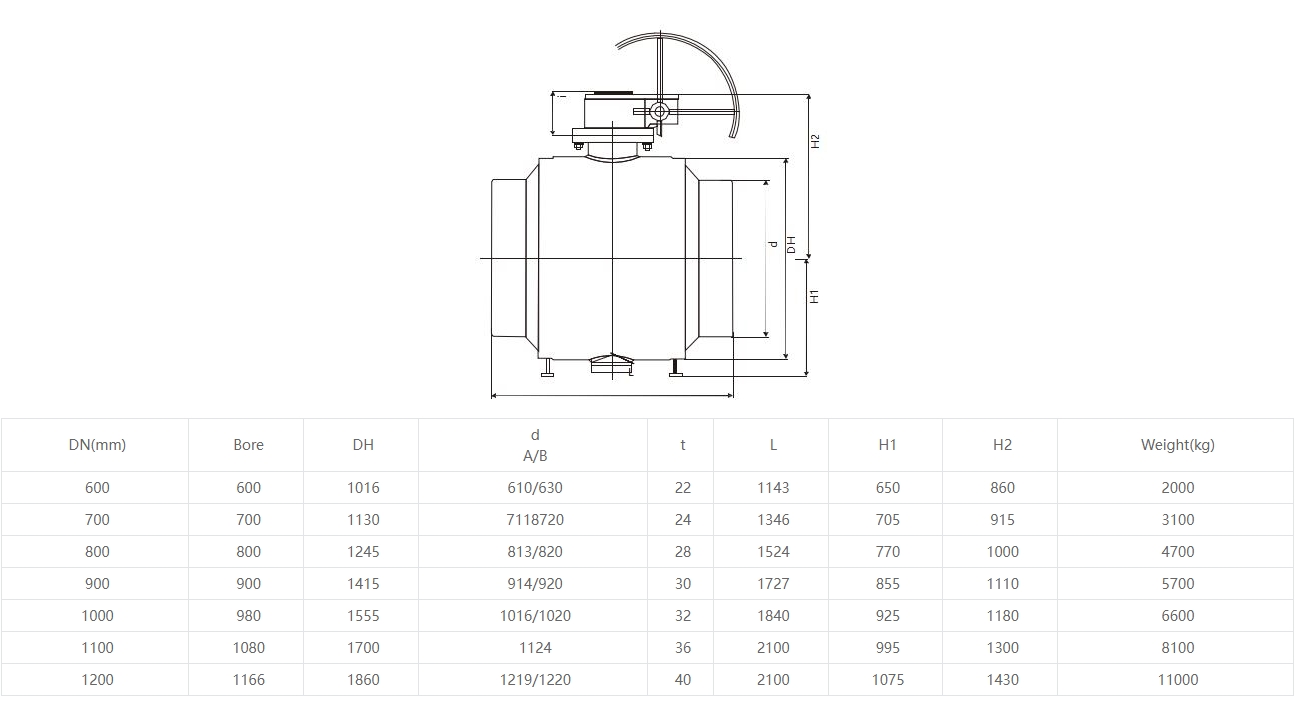

Produkt Dimensiounen
Nächste: Q361F Schneckenrad schwiewend geschweißte Kugelventil
